激光刻蚀导电银浆
  • 激光刻蚀导电银浆
  • 激光刻蚀导电银浆
  • 激光刻蚀导电银浆
  • 激光刻蚀导电银浆
  • 激光刻蚀导电银浆

激光刻蚀导电银浆

先进院科技专为激光刻蚀工艺设计的导电银浆,具备极高的加工精度和稳定性。通过激光准确刻蚀,形成精细的电路图案,满足高精度电子设备的需求。银浆的高导电性和耐腐蚀性,确保电路长期稳定运行。广泛应用于半导体、微电子、传感器等领域。来我们的资讯中心了解更多导电银浆技术资料
服务热线

0755-22277778

激光刻蚀导电银浆是一种专门用于激光加工技术的导电材料,它结合了激光刻蚀的准确性和导电银浆的导电性能,在电子制造领域具有广泛的应用。

激光刻蚀导电银浆主要由超细银粉和低温固化热塑性树脂精研而成。其中,银粉作为导电填料,提供优异的导电性能;热塑性树脂则作为粘接相,确保银粉在基材上的牢固附着。

激光刻蚀导电银浆
产品特性

准确控制:激光刻蚀技术能够准确控制银浆的沉积位置和形状,实现微米级甚至纳米级的精度,满足高精度电子器件的制造需求。

高效快速:激光加热过程迅速,能够在短时间内完成导电层的形成,提高生产效率。

良好导电性:银浆本身具有优异的导电性能,通过激光刻蚀技术形成的导电层同样保持高导电性。

抗氧化性:部分激光刻蚀导电银浆产品如CI-1016B等,具有良好的抗氧化性,能够延长电子器件的使用寿命。

附着力强:激光刻蚀导电银浆与多种基材如PET、PC、玻璃等具有良好的附着力,确保导电层的稳定性和可靠性。

激光刻蚀导电银浆
应用范围

灵活电路:激光刻蚀导电银浆技术可用于制备灵活电路板,实现更多创新设计,如可弯曲电路板和折叠电路。

3D打印电子器件:结合3D打印技术,激光刻蚀导电银浆可在三维空间中准确打印导电线路和器件结构,推动电子器件制造的定制化和个性化发展。

电子封装:在电子器件的封装和连接方面,激光刻蚀导电银浆可实现局部焊接和连接,形成可靠的电路连接和封装结构。

传感器制造:激光刻蚀导电银浆还可用于制备各种传感器,如压力传感器、温度传感器和光学传感器等,提高传感器的灵敏度和准确度。

车间展示
车间图应用领域联系我们

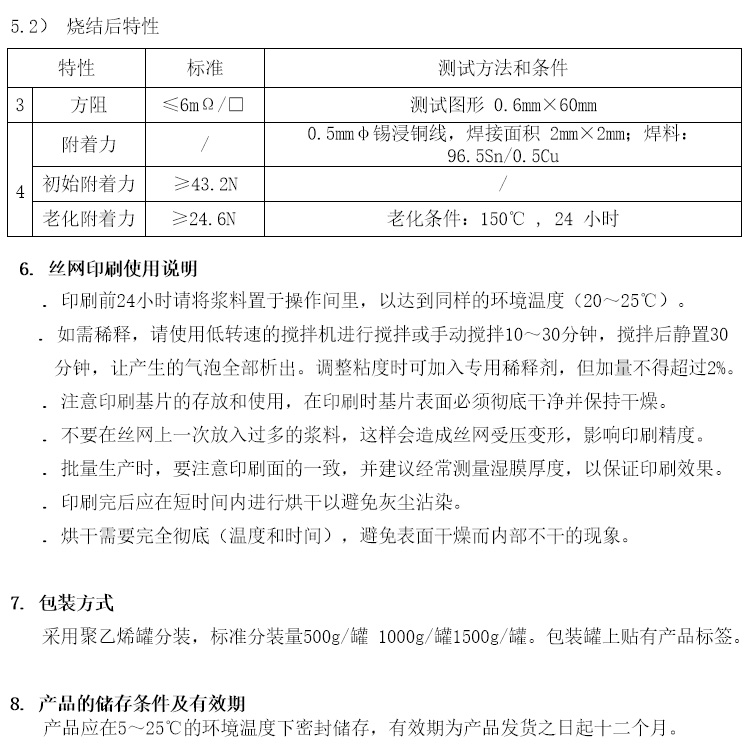

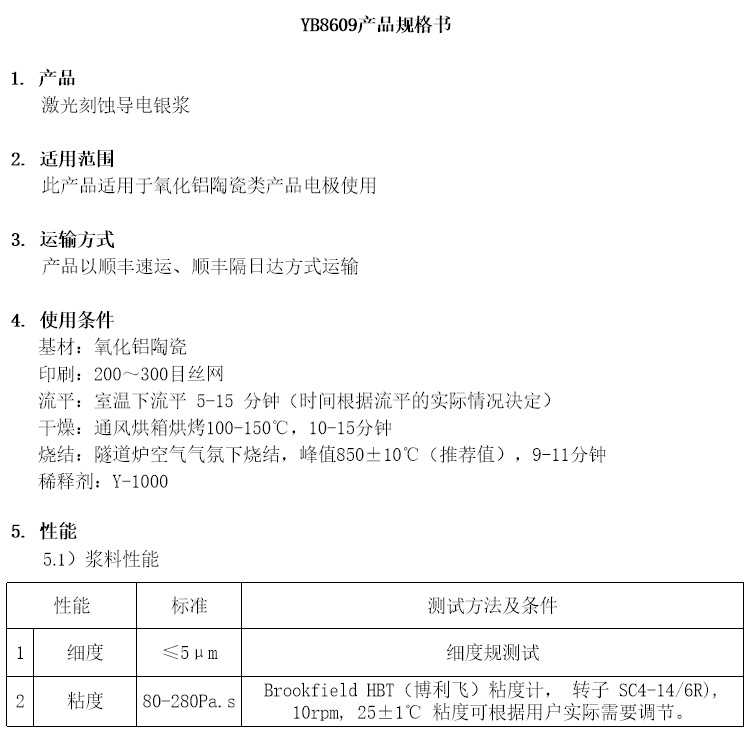

激光刻蚀导电银浆参数激光刻蚀导电银浆参数
