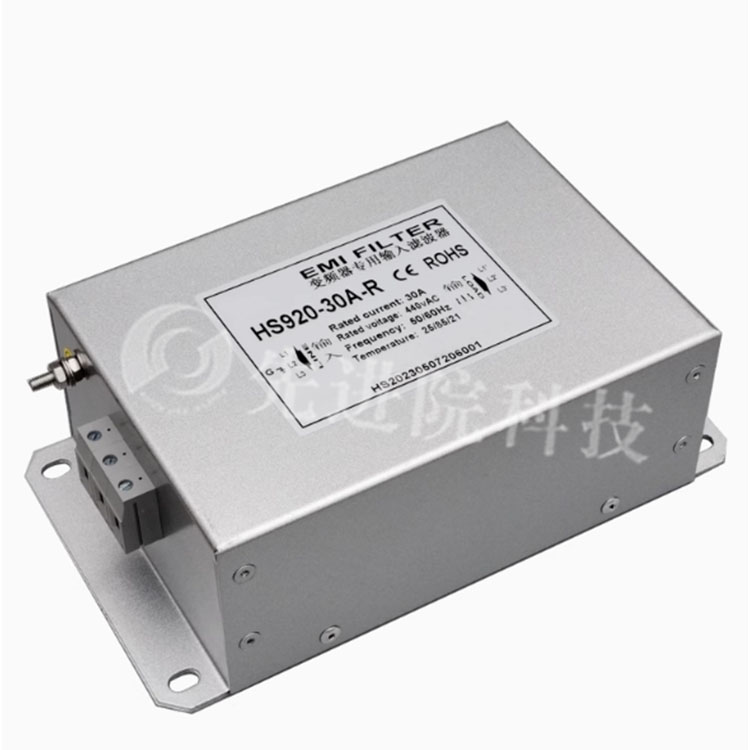

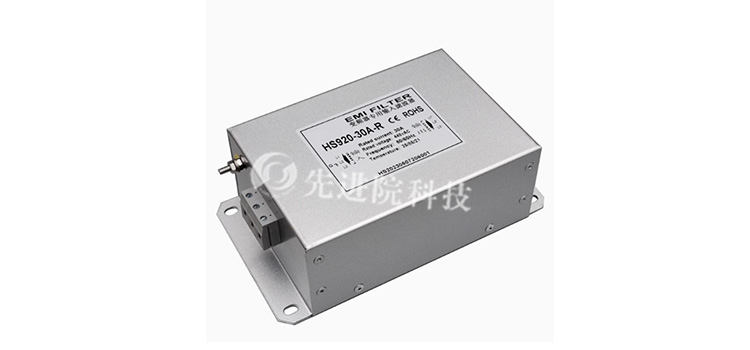

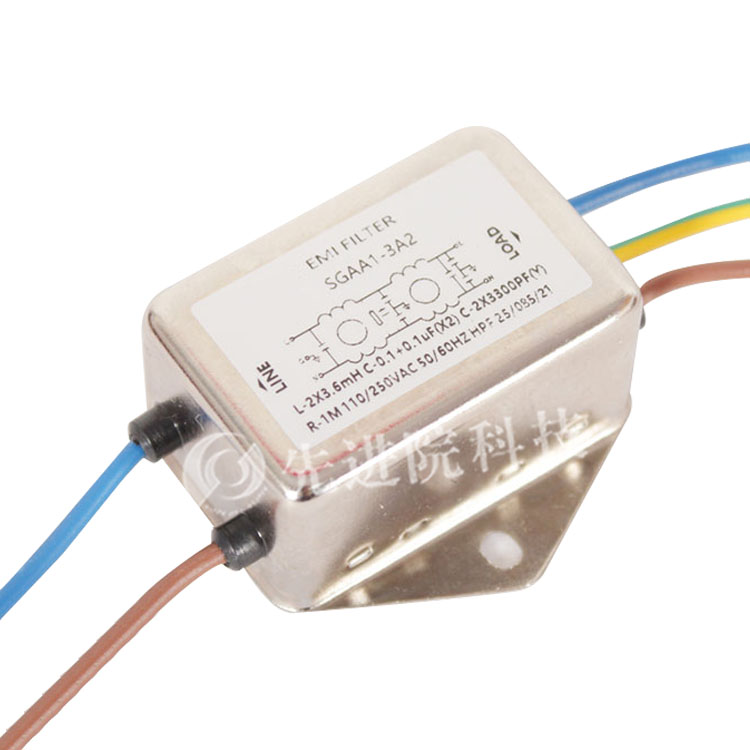

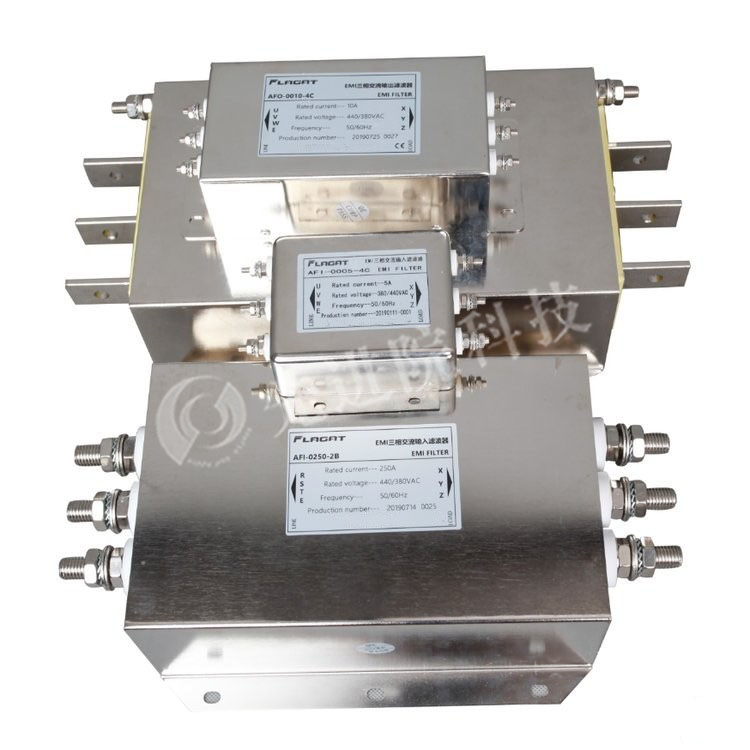

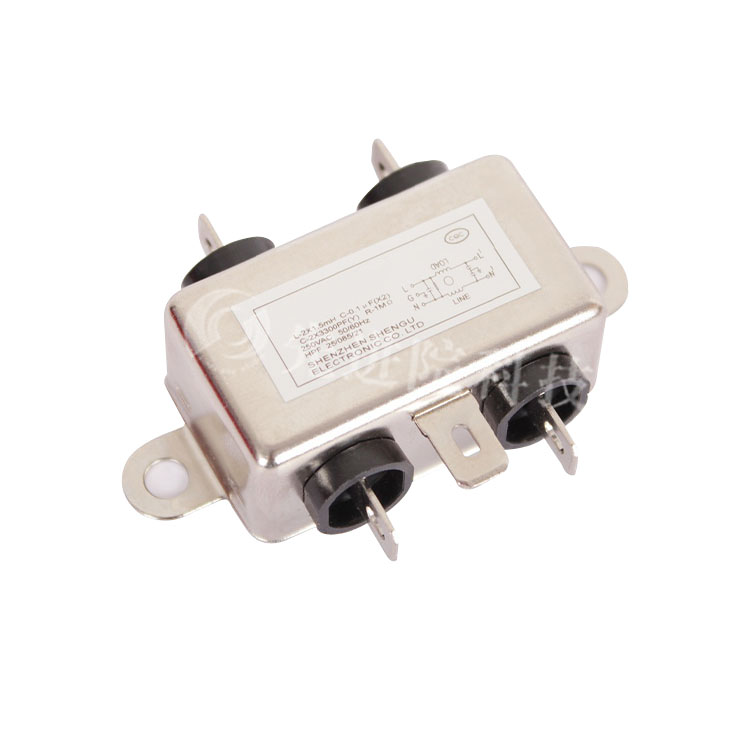

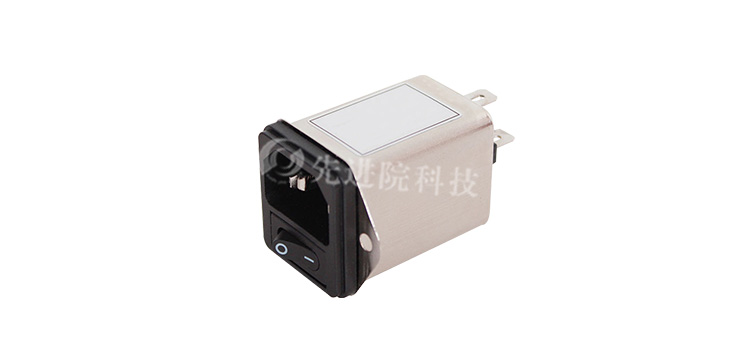

Electromagnetic interference (EMI) filter

电磁干扰滤波器的主要工作原理是通过电感和电容的相互作用来对共模噪声和差模噪声进行滤波。当电子设备运行时，其中的电流会产生磁场和电场，导致电磁波传播。这些电磁波可能会干扰设备附近的其他设备或系统，从而引入噪声信号。电磁干扰滤波器可以通过将电流引导到地线或其它负载上来消除这些噪声信号。

具体来说，电磁干扰滤波器使用电容器和电感器等元件，电容器利用高频通路和隔离低频的特性，将高频干扰电流引入地线（共模）或火线（差模）；而干扰抑制铁氧体则吸收特定频段的干扰信号并将其转化为热量。

功能与特性

1. 功能：电磁干扰滤波器的功能就是保持电子设备的内部产生的噪声不向外泄漏，同时防止电子设备外部的交流线路产生的噪声进入设备。

2. 特性：

   • 高效滤波：能够有效地滤除不需要的EMI信号，优化系统性能。
   • 频率选择性：电磁干扰滤波器能够根据需要选择性地传递或阻断特定频率范围内的信号。
   • 阻抗匹配：电磁干扰滤波器在设计时需要考虑与电路的阻抗匹配，以确保信号的有效传输和干扰的有效抑制。

类型与结构

1. 类型：电磁干扰滤波器可分为导电型和辐射型。导电型主要用于抑制传导路径上的干扰，而辐射型则用于减少器件对外界环境的辐射干扰。此外，电磁干扰滤波器还分为共模模式和差模模式。

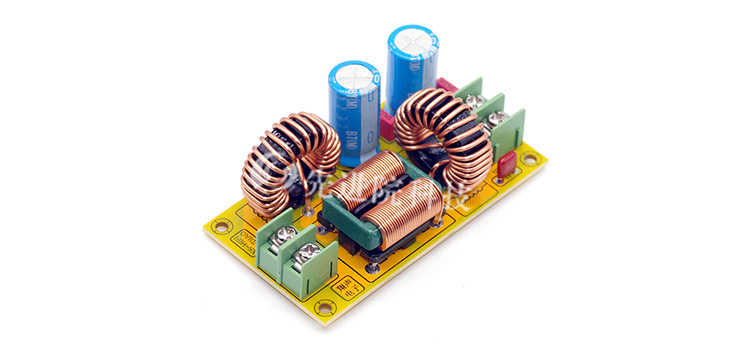

2. 结构：标准电磁干扰滤波器通常由串联电抗器和并联电容组成低通滤波电路，允许正常运行频率信号通过，同时对高频干扰信号具有较大的阻隔作用。

应用领域

电磁干扰滤波器在许多领域都有广泛的应用，包括但不限于：

1. 在消费电子领域，如智能手机、平板电脑、电视机等。在智能手机中，众多的电子元件集成在狭小的空间内，各个元件之间容易产生电磁干扰，EMI滤波器能够有效抑制这些干扰，保证手机正常的通信、处理数据等功能。
2. 在工业控制领域，工业自动化设备、机器人等对电磁兼容性要求较高。EMI滤波器可以确保这些设备在复杂的电磁环境下稳定运行，防止因电磁干扰导致的误操作或故障。
3. 在通信领域，包括基站设备、交换机等。在基站设备中，EMI滤波器有助于提高信号传输的质量和稳定性，减少不同频段之间的干扰，保障通信网络的正常运行。
