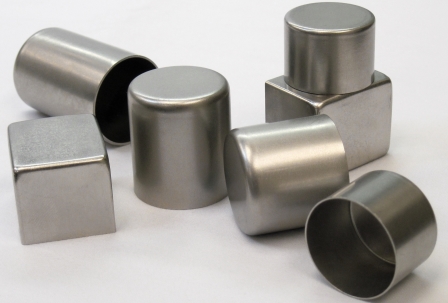

工作频率在100KHz以下磁场屏蔽是不同于EMI屏蔽技术的技术问题，这类低频率的磁场屏蔽，需要提供极低磁阻表面来完成，采用这种材料用CO NETIC AA(μ=45000)和NETICS3-6(μ=4000)高到磁率的特殊屏蔽材料可以达到这一目的。磁屏蔽材料有箔型和板型两种形式。
在低磁通密度时，适用CO NETIC AA，以便利用其高初始磁导率和相应的高衰减特性，在高磁通密度时，使用NETICS3-6 ，以便利用其高磁饱和特性，在某些应用中，两种材料结合使用，但NETIC材料经常置于接近磁干扰源。箔型的厚度从0.002到0.10英寸(0.051到0.254毫米)，经过简单加工就可提供有效屏蔽，同时避免昂贵的机械加工。因此，箔型对于很多产品、样机和实验室评价计划来说，为优选材料。典型的应用包括：屏蔽对场敏感的元件、印刷电路板、仪器、信号连线和功率电缆。
CO-NETIC AA完全退火是我们最常用的产品，已经完全退火，随时使用，并提供更大衰减，不需要进一步处理。可作为完全退火的平板，应用于世界各地的房间，门，墙壁或平板刚性盾牌，可以直接应用到墙壁、地板和天花板上。
CO-NETIC AA应力退火板材允许进一步的制造，冲压，严重的形成或焊接。在制造过程中，材料的晶粒结构被削弱。在最终的制造过程完成后，晶粒结构，然后修改通过控制退火，以减轻在材料中的应力，导致较大的晶粒结构，更软的回火，和最终的屏蔽性能。
CO-NETIC B应力退火材料是用在高饱和度、高渗透场合，具有降低整体成本的优势，在加工成型后还需要进行完全退火。
性能参数：
三、请参考下列产品的性能参数：
|
CO-NETIC AA |
CO-NETIC AA |
CO-NETIC B |
NETIC S3-6 |
|
|
比重 |
8.74 |
8.74 |
8.18 |
7.86 |
|
膨胀系数 每sion,per℃×10-6 |
12.6 |
12.6 |
8.3 |
13.7 |
|
抗张强度 ,PSI×103 |
64 |
85 |
80 |
42 |
|
抗屈强度 ,PSI×103 |
18.5 |
33 |
27 |
27 |
|
弹性系数 ,PSI×103 |
25 |
30 |
24 |
30 |
|
硬度 洛式B |
50(参考) |
70(参考) |
68(参考) |
50(参考) |
|
2英寸延伸率 |
27% |
32% |
32% |
38% |
|
熔点 |
2650°F |
2650°F |
2600°F |
2790°F |
|
20℃时热导率 (cal/sec/cm2/cm/℃) |
.138 |
.138 |
.037 |
.118 |
|
电阻率 μ Ω-cm |
55 |
55 |
48 |
11 |
|
饱和感应(高斯) |
8,000 |
在所需退火完成后，其特性与完全退火的板型相同. |
15,000* |
21,400 |
|
初始磁导率 |
30,000 |
8,000* |
200 |
|
|
40B时磁导率 |
75,000 |
12,000* |
300 |
|
|
200B时磁导率 |
135,000 |
30,000* |
500 |
|
|
更大磁导率 |
450,000 |
150,000* |
4,000 |
|
|
在μ更大时的感应 |
3,000 |
7,000* |
8,000 |
|
|
矫顽力 Hc,奥斯特 |
.015 |
.05 |
1.0 |
|
|
居里温度 |
850°F |
850°F |
840°F |
1420°F |
|
更低工作温度 |
4°K |
4°K |
4°K |
4°K |
