Industrial control panel FPC soft board

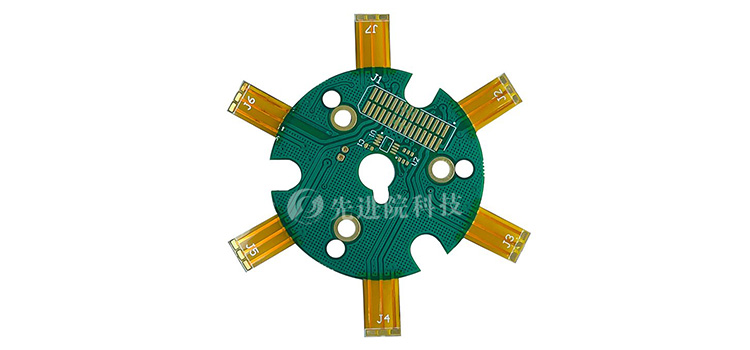

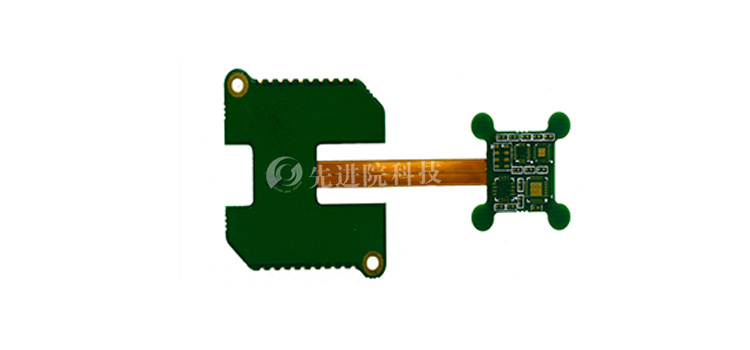

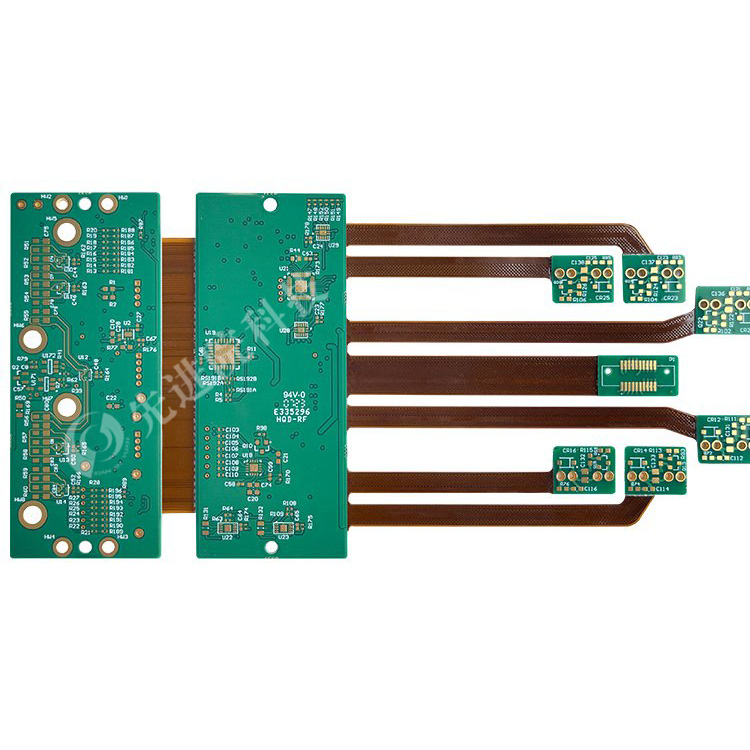

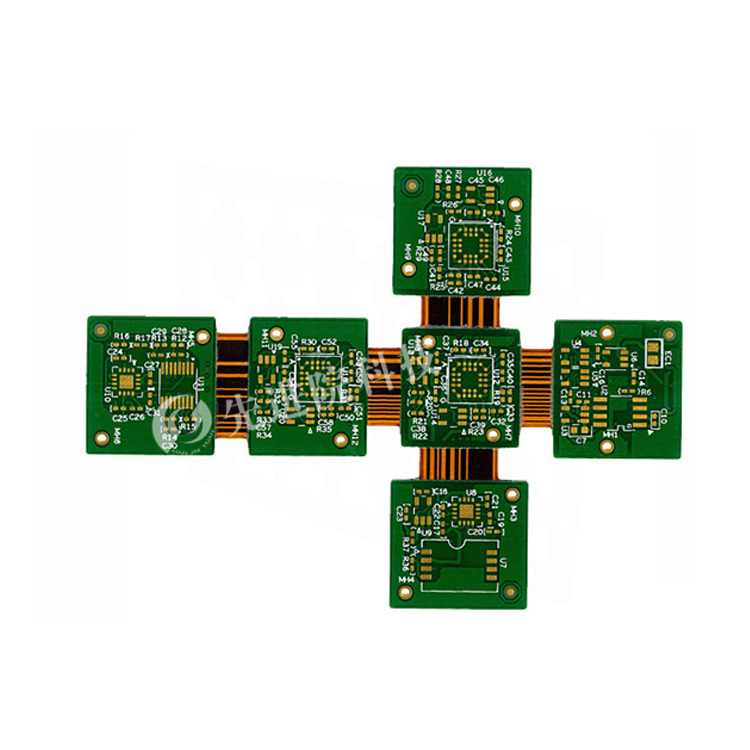

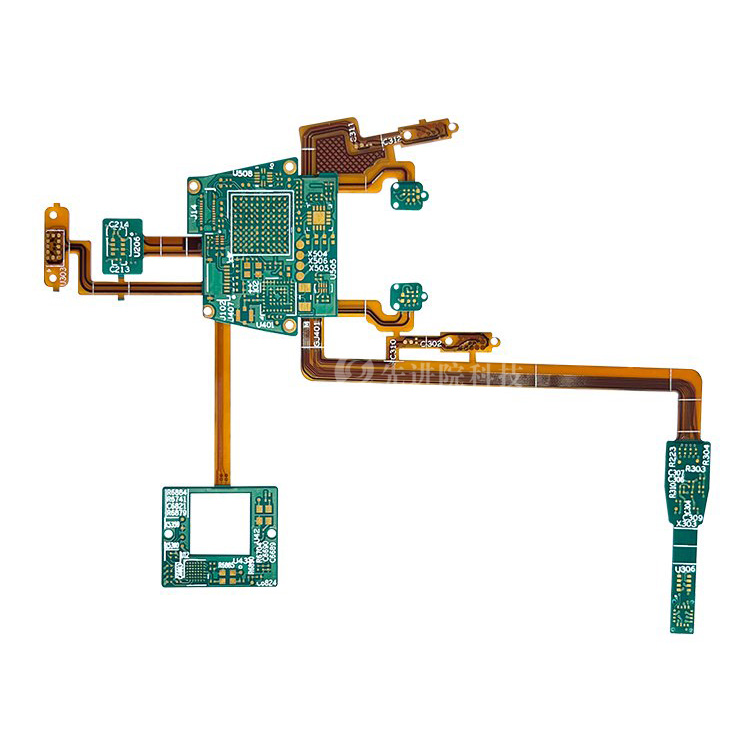

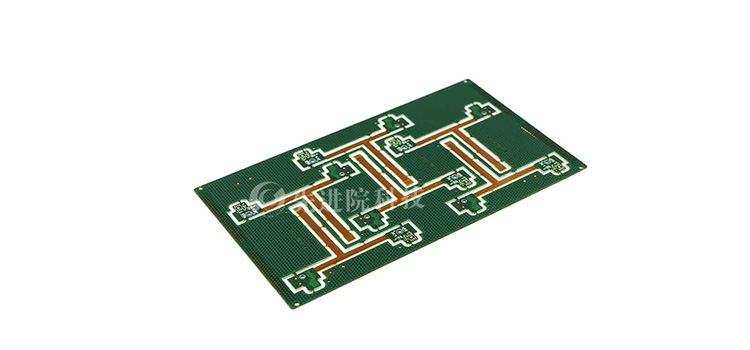

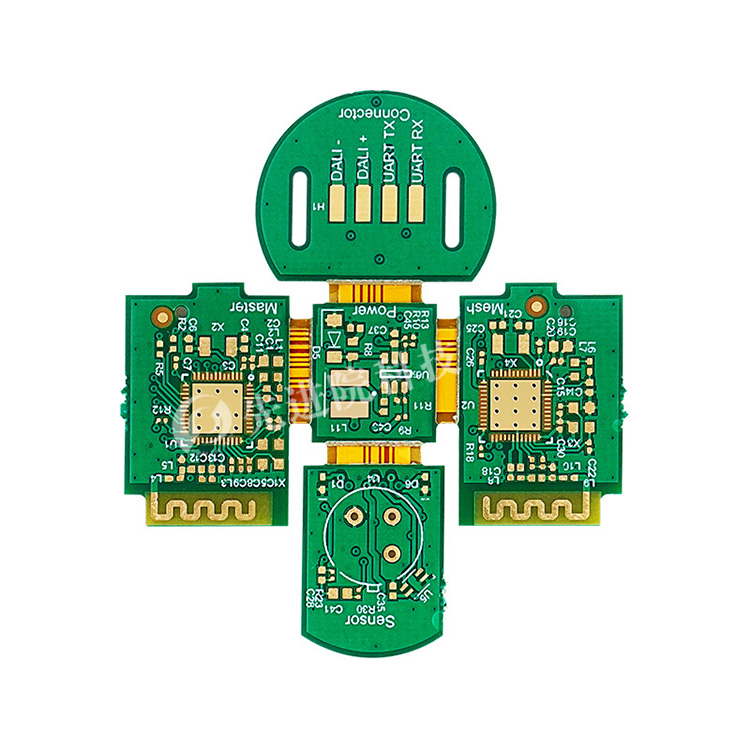

FPC软板是通过在一种可挠曲的基材表面利用光成像图形转移和蚀刻工艺方法制成导体电路图形，双面和多层电路板的表层与内层通过金属化孔实现内外层电气联通，线路图形表面以PI与胶层保护与绝缘。它主要分为单面板、双面板、多层板、软硬结合板等多种类型，以适应不同工业控制面板的需求。

产品特点

1. 体积小、重量轻：FPC软板极大减小了器件体积，适用于电子产品向高密度、微型化、轻量化、薄型化和高可靠性方向发展的需求。
2. 可挠曲性：FPC软板可以自由弯曲、卷绕、折叠，可以承受数百万次动态弯曲而不损坏导线，能向三维空间扩展，提高了电路设计和机械结构设计的自由度。
3. 优异的电性能：FPC软板具有良好的导电性能和介电性能，能够满足复杂电子产品的信号传输需求。
4. 高耐热性与稳定性：FPC软板采用特殊材料制成，具有优异的耐高温性能和稳定性，适用于恶劣环境下的工作。
5. 高组装可靠性：FPC软板具有较高的组装可靠性和操作性，容易确保电路性能，降低整机成本。

主要材料

1. 基材：FPC软板的基材一般采用聚酰亚胺（PI）或聚酯（PET）等柔性材料，具有优异的绝缘性能和机械强度。
2. 覆盖膜：覆盖膜用于保护电路导体部分，由有机化学塑料薄膜与黏合剂组成。
3. 粘结膜：粘结膜用于多层板层间粘合与绝缘，由基材膜和粘结剂组成。
4. 铜箔：铜箔是导电线路的主要材料，其厚度和规格可根据客户需求进行定制。

应用领域

FPC软板在工业控制面板中广泛应用于各种需要柔性连接和复杂布线的场合，如汽车电子控制系统、医疗设备、航空航天、工业控制等领域。

制造工艺

1. 基材选择：根据客户需求选择合适的基材。
2. 薄膜覆铜：通过化学镀铜或电镀铜的方式将铜层覆盖在薄膜上。
3. 图形化：通过光刻、蚀刻等工艺将电路图案形成。
4. 组装与测试：将元器件贴装在FPC上，并进行电性能测试和可靠性验证。

工业控制面板中的FPC软板具有体积小、重量轻、可挠曲性、优异的电性能和高耐热性与稳定性等特点，是电子产品中不可或缺的组件之一。
