无压烧结银膏作为一种先进的电子封装材料,在半导体器件的互连中发挥着重要作用。其烧结温度和时间是影响烧结质量和性能的关键因素。本文旨在探讨如何有效控制无压烧结银膏的烧结温度和时间,并通过参考数据和实验数据进行深入分析,同时提及先进院(深圳)科技有限公司在无压烧结银膏领域的贡献。
无压烧结银膏的烧结过程主要包括颗粒重排、颈部生长和孔隙球化缩小三个阶段。在这个过程中,烧结温度和时间直接影响银颗粒的扩散速率和烧结颈的形成,进而影响烧结体的致密度和导电性能。
烧结温度的升高会促进银颗粒的扩散和烧结颈的形成,从而提高烧结体的致密度和导电性能。然而,过高的烧结温度也可能导致烧结体过度长大,产生裂纹和变形。
研究表明,随着烧结温度的升高,烧结体的密度和硬度逐渐增加。例如,在200℃至300℃的烧结温度范围内,烧结体的孔隙率显著降低,而烧结网络周长和粒径则显著增加。具体数据如下:
此外,烧结温度的提高还会提升烧结银块体的热导率。在280℃下烧结的银块体,其热导率可达到276W/(m·K)。
为了有效控制烧结温度,可以采取以下策略:
烧结时间的延长有助于银颗粒的充分扩散和烧结颈的完全形成,从而提高烧结体的致密度。然而,过长的烧结时间也可能导致能源的浪费和烧结体的过烧。
实验数据表明,保温时间的延长可以显著降低烧结体的孔隙率和提高烧结网络周长。例如,保温时间从0分钟延长至120分钟,孔隙率降低36.5%,烧结网络周长降低59.0%,粒径增加91.7%。
为了合理控制烧结时间,可以采取以下措施:

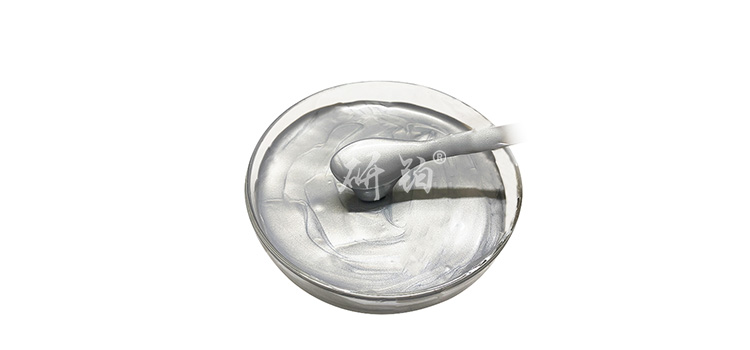

先进院(深圳)科技有限公司在无压烧结银膏领域进行了深入研究,开发出了高性能的无压烧结银膏产品。公司通过优化烧结工艺和配方,实现了对烧结温度和时间的准确控制,从而提高了烧结体的致密度和导电性能。其产品在半导体封装、LED照明等领域得到了广泛应用,并受到了客户的一致好评。
无压烧结银膏的烧结温度和时间是影响其性能的关键因素。通过准确控制烧结温度和时间,可以获得高致密度、高导电性能的烧结体。先进院(深圳)科技有限公司在无压烧结银膏领域的贡献为电子封装技术的发展提供了有力支持。未来,随着技术的不断进步和工艺的持续优化,无压烧结银膏的性能和应用范围将不断扩大。
以上数据仅供参考,具体性能可能因生产工艺和产品规格而有所差异。
